ICS-XF防爆皮带秤产品配件说明

日期：2019-01-10 06:26:25

　　ICS-XF防爆皮带秤系统主要由ICS-220J型矿用信息传输接口、GZD300称重传感器、GSD4速度传感器、KWD127/5矿用隔爆兼本安型直流稳压电源、ICS-5F矿用井下信息传输分站、Coax180RJ11M2-F线路避雷器以及XK3208-A5称重显示控制器组成。其中矿用信息传输接口、通信线路避雷器和称重显示控制器位于井上，其它部件均位于井下。

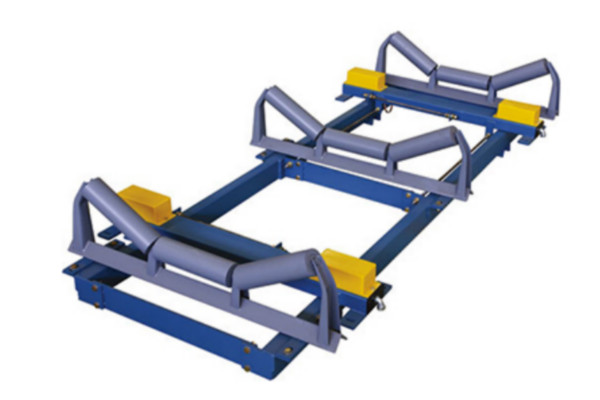

ICS-XF防爆皮带秤

　　本文恒盛高科为您介绍ICS-XF防爆皮带秤产品的主要配件说明，包括ICS-220J型矿用信息传输接口、GZD300称重传感器、GSD4速度传感器、ICS-5F矿用井下信息传输分站、和XK3208-A5称重显示控制器。

　　1.GSD4型速度传感器

　　ICS-XF防爆皮带秤使用的速度传感器为GSD4型速度传感器，是矿用本质安全型防爆电气设备,其防爆标志为ExibI,它位于电子秤秤架的回程皮带上,可用于含有瓦斯和煤尘爆炸的矿井之中。它的功能是把皮带行进的速度转换为0~1019Hz的脉冲信号,通过MHYVRP1×4型电缆送到井下分站。

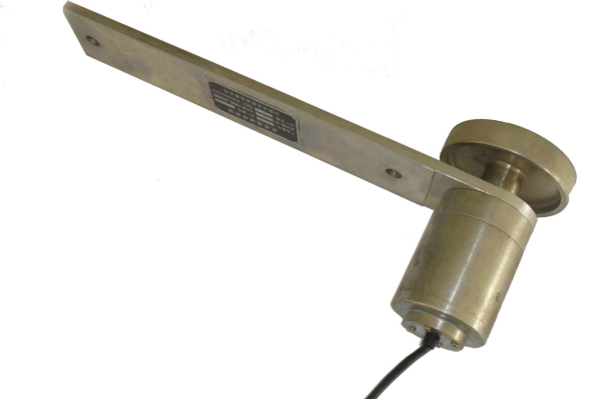

GSD4型速度传感器

　　2.GZD300型称重传感器

　　ICS-XF防爆皮带秤使用的称重传感器为GZD300型称重传感器，是矿用本质安全型防爆电气设备,其防爆标志为ExibI,可用于含有瓦斯和煤尘爆炸的矿井之中,由KDW127/5矿用隔爆兼本安型直流稳压电源通过ICS-5F本安分站供电。它的功能是把荷重变换为电压信号(本系统中为0~10mV),通过MHYVRP 1×4 型电缆送到ICS-5F型矿用井下信息传输分站。

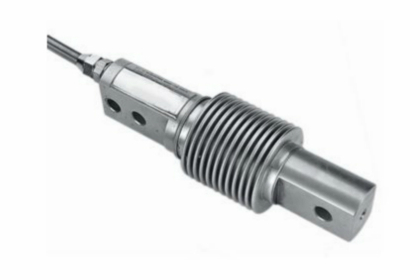

GZD300型称重传感器

　　3.ICS-5F矿用本安型分站

　　ICS-5F矿用本安型分站是矿用本安型电气设备，其防爆型式为Exib I，它装在专用的外壳内，可用于含有瓦斯和煤尘爆炸危险的煤矿井下，由KDW127/5矿用隔爆兼本安型直流稳压电源供电，装在煤矿监控系统的井下秤架旁的巷壁上,可用于含有瓦斯和煤尘爆炸危险的煤矿井下。

　　分站功能是采集井下设备的4路称重传感器信号和2路频率量信号通过矿用电话线缆远程传输至井上接收设备。接线端子包括2路频率量输入接口，4路传感器输入接口，本安电源输入接口，远传接口。所有接口都为固定式端子，接线时直接通过防爆密封接头引入设备即可。

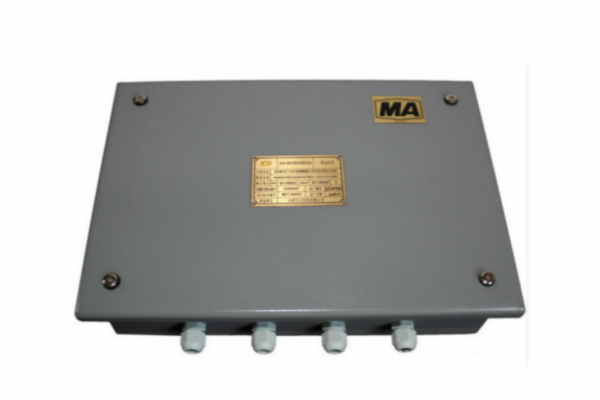

ICS-5F矿用本安型分站

　　4.ICS-220J型矿用信息传输接口

　　ICS-220J型矿用信息传输接口为防爆型电气设备，内置安全栅电路，具有丰富的接口与状态指示灯，可以方便的实现与其他设备互连及监测ICS-XF矿用电子皮带秤的各个信号状态。ICS-220J型矿用信息传输接口采用标准工业机箱，方便生产与用户使用。

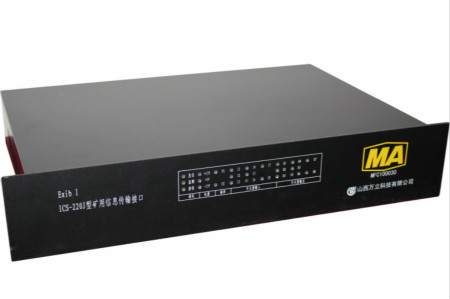

ICS-220J型矿用信息传输接口

　　5.XK3208-A5称重显示控制器

　　XK3208-A5或XK3208-A6称重显示控制器的应用系统由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分组成。

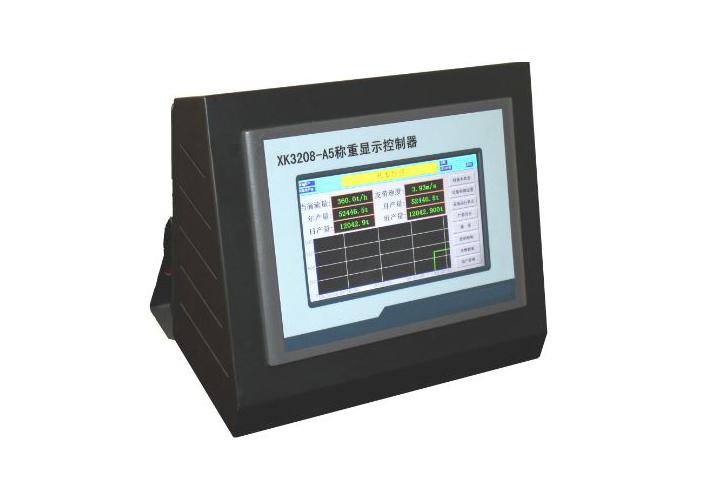

XK3208-A5称重显示控制器

　　其主要功能如下：

　　(1)从接口获取分站在现场采集的各传感器信号，实现皮带秤的累计、校验及标定功能。
　　(2)监测皮带秤各传感器的工作状态和故障状态。
　　(3)监测分站和电源外壳是否被打开。
　　(4)监测电源状态。系统可以监测到系统是市电供电还是电池供电，如果是电池供电，可以监测到电池的电量状况。
　　(5)监测皮带的开/停状态及时间。
　　(6)监测皮带是否输煤异常。
　　(7)监测皮带秤运行状态。比如：皮带秤处于校验、调零、运行或停止。
　　(8)通过煤炭专网定时向监控中心（市局服务器）传送单位时间产量、产能比等数据；
　　(9)若网络中断，存储产量、异常等数据在网络恢复后，将中断期间的数据上传至监控中心服务器；
　　(10)保存13个月以上的产量原始数据；
　　(11)参数更改设两级口令保护，无口令时只能查看参数；普通用户口令可修改一部分参数、执行一部分操作；高级用户口令可修改全部参数，执行全部操作，并指定普通用户的权限范围。权限可由监控中心通过网络下发或回收。

　　附：ICS-XF防爆皮带秤系统配置表

型号/名称	防爆标志	防爆合格证号	安全标志准用证号	数量	区域
XK3208-A5称重显示控制器称重显示控制器	——	——	——	1	井上
ICS-220J矿用信息传输接口	Exib I	32009686	MFC100030	1	井上
ICS-5F矿用本安型分站	Exib I	32009687	MFC100029	1	井下
GSD4速度传感器	Exib I	32009688	MFB100078	1	井下
GZD300称重传感器	Exib I	320091165	MFB070237	4	井下
KDW127/5隔爆兼本安型直流稳压电源	Exdib I	32009689	MAA100012	1	井下
Coax180RJ11M2-F线路避雷器	——	——	——	2	上/下
ICS全悬浮式秤架	---------	320131525	MFB100079	1	井下
